إختيار المنظومة المناسبة

مكوناته:
الواح طاقة شمسية - انفيرتر - عداد ذكي - مصدر كهرباء ( عمومية او مولد ) - فيول سايف
طريقة عمله :

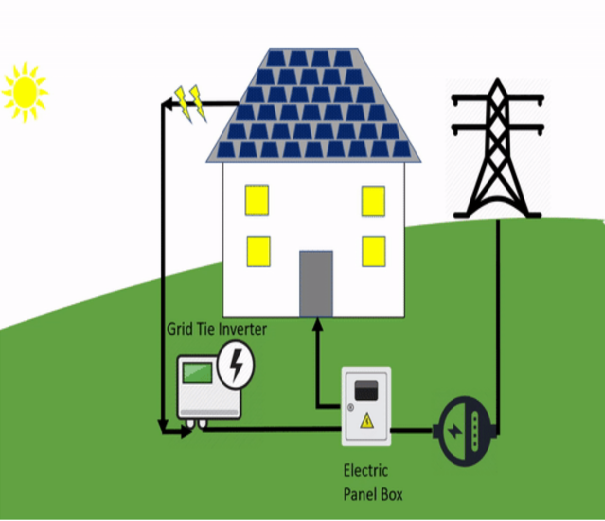

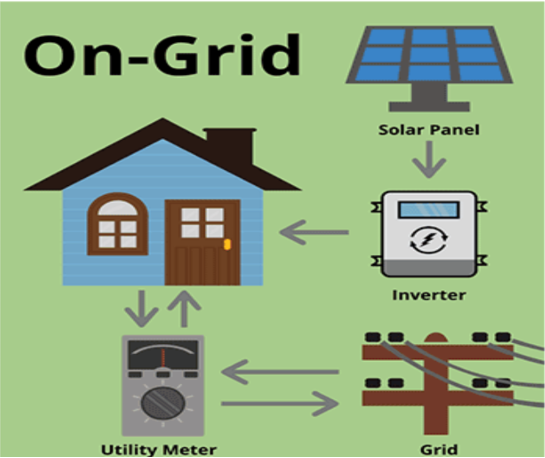

مع الشبكة العمومية
في النهار
تقوم الألواح الشمسية بانتاج الكهرباء فيذهب الانتاج الى الأنفيرتر
يقوم الأنفيرتر بتحويل التيار من تيار مستمر الى تيار متردد ويغذي الأحمال

والفائض من هذا الانتاج يذهب الى الشبكة العمومية عن طريق العداد الذكي

فيقوم العداد بالعد في الاتجاه العكسي
في الليل
تغذى الأحمال من الشبكة العمومية عن طريق العداد الذكي فيقوم العداد بالعد في الاتجاه الصحيح ويقوم بانقاص الرقم المكتسب في النهار
مع شبكة المولد
يجب ان تبقى 30% من قدرة المولد ثابتة
في النهار
تقوم الألواح الشمسية بانتاج الكهرباء فيذهب الانتاج الى الأنفيرتر
يقوم الأنفيرتر بتحويل التيار من تيار مستمر الى تيار متردد ويغذي الأحمال ويتم تعويض النقص من كهرباء المولد عن طريق الفيول سايف
في الليل
يقوم المولد بتغذية الأحمال

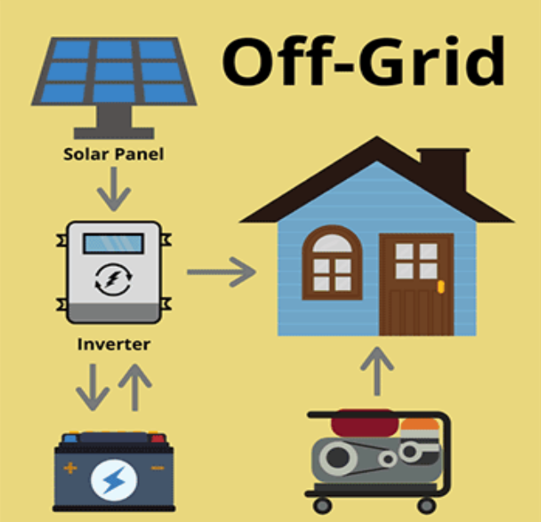

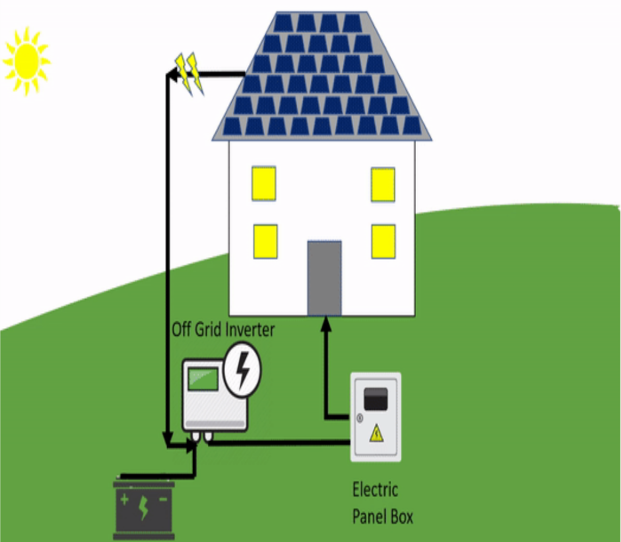

ب نظام منفصل عن الشبكة off grid system اي مستقل عن الشبكة العمومية تماما ويعمل بدونها

مكوناته
الواح طاقة شمسية - انفيرتر - بطاريات - مصدر كهرباء ( عمومية او مولد ) طريقة عمله :
في النهار
تقوم الألواح الشمسية بانتاج الكهرباء فيذهب الانتاج الى الأنفيرتر
يقوم الأنفيرتر بتحويل التيار من تيار مستمر الى تيار متردد ويغذي الأحمال والفائض يذهب لتشريج البطاريات أو بالعكس حسب اختيار الاولوية
في الليل
تقوم البطاريات بتغذية الأحمال
في حال وجود مصدر كهرباء من الشبكة العمومية او من كهرباء المولد يعمل النظام حسب اختيار الأولوية

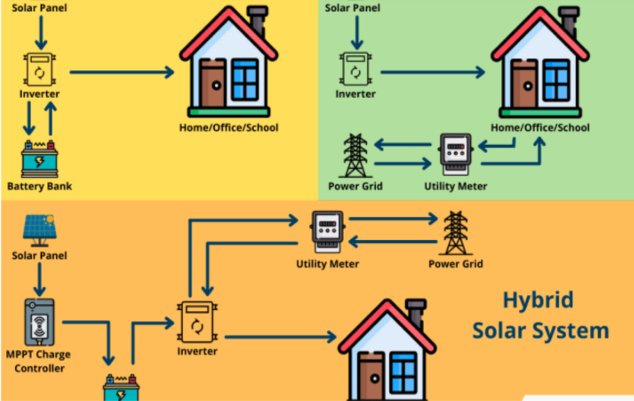

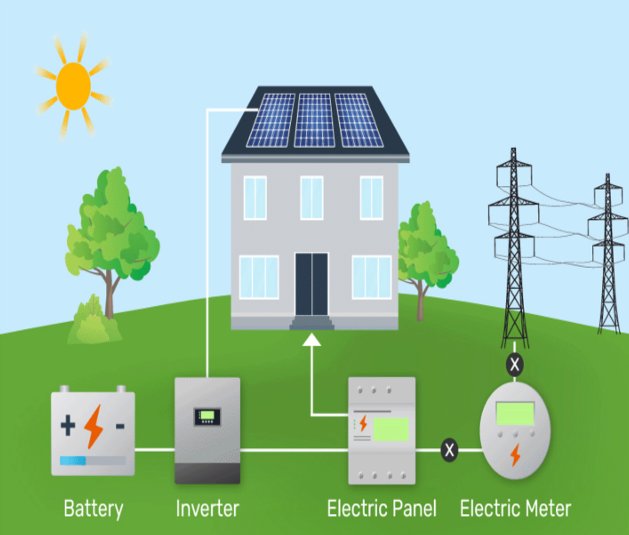

 ج -نظام الهجين Hybrid system
وهو الدمج بين النظامين السابقين

مكوناته:
الواح طاقة شمسية - انفيرتر - بطاريات - عداد ذكي - مصدر كهرباء ( عمومية او مولد )
أنواعه:
نظام هجين متصل مع الشبكة Hybrid on grid system
نظام هجين منفصل عن الشبكة Hybrid off grid system
الفرق بين النوعين هو ايقاف ارسال الفائض الى الشبكة العمومية
طريقة عمله : في النهار
تقوم الألواح الشمسية بانتاج الكهرباء فيذهب الانتاج الى الأحمال مباشرة والى تشريج البطاريات

عن طريق الأنفيرتر والفائض من هذا الانتاج يذهب الى الشبكة العمومية عن طريق العداد الذكي فيقوم العداد بالعد في الاتجاه العكسي
في الليل
تغذى الأحمال من البطاريات ومن الشبكة العمومية عن طريق العداد الذكي فيقوم العداد بالعد في الاتجاه الصحيح ويقوم بانقاص الرقم المكتسب في النهار

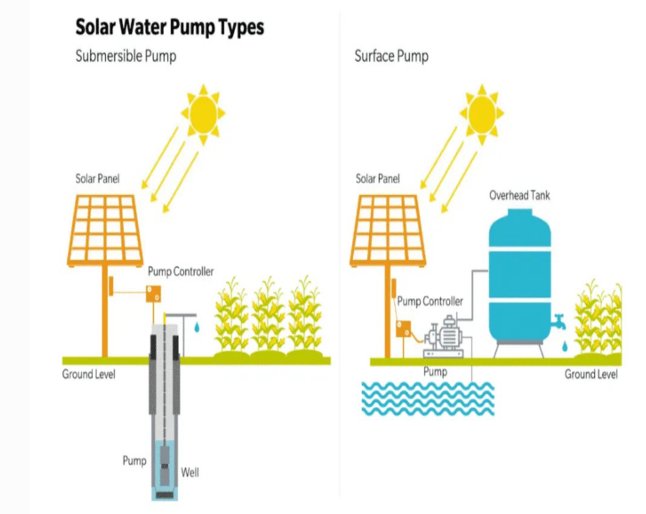

د-نظام الري solar pump system
اي تشغيل مضخة زراعية عن طريق الألواح الشمسية

مكوناته:
الواح طاقة شمسية - انفيرتر - مصدر كهرباء ( عمومية او مولد )
أنواعه:
نظام ري منفصل عن الشبكة Solar pump off grid system
نظام ري متصل مع الشبكة Solar pump on grid system
طريقة عمله :
لا يعمل النظام الا في النهار
تقوم الألواح الشمسية بانتاج الكهرباء فيذهب الانتاج الى الأنفيرتر
يقوم الأنفيرتر بتحويل التيار من تيار مستمر الى تيار متردد ويغذي المضخة الزراعية

2- طريقة إختيار المنظومة المناسبة
هناك عوامل يجب مراعاتها لاختيار المنظومة المناسبة مثل:
ا معرفة قدرة الأحمال
يتم الكشف على الاحمال المراد تشغيلها على منظومة الطاقة الشمسية مع مراعاة مسحوب شارج البطاريات
قدرة الأحمال تكون بالوات أو بالأمبير فاذا كانت القدرة بالامبير يتم تحويل الامبير الى الوات عن طريق القاعدة الوات = الامبير × الفولت W=A \times V
يجب ان يكون الحمل في الليل اقل من النهار
من خلال معرفة قدرة الأحمال نستطيع تحديد قدرة الأنفيرتر
ب معرفة اوقات قطع الكهرباء
يجب معرفة هل القطع في النهار ام في الليل اذا كان ليلي لابد من مضاعفة قدرة البطاريات
يجب معرفة هل القطع جزئي ام كامل اذا كان كاملا لابد من تركيب ألواح شمسية
يجب معرفة هل كهرباء المولد مفتوحة ام عن طريق عداد
اذا كانت عن طريق عداد الافضل تركيب الواح للتوفير
من خلال معرفة قدرة الأحمال واوقات قطع الكهرباء نستطيع تحديد قدرة البطاريات
ج- معاينة موقع الألواح
يجب معرفة هل المساحة كافية
يجب معرفة الظل هل هو جزئي او كامل يجب معرفة الظل هل هو مؤقت او دائم
من خلال معرفة موقع الالواح نستطيع تحديد قدرة الألواح وطريقة توصيلها

• حساب سعة البطارية
  يمكن حساب سعة البطارية من خلال القاعدة :
  جهد المنظومة × سعة البطارية x كفاءة البطارية : الفولت × الأمبير × الوقت
  Vdc \times ah \times DoD \div V \times A \times t
  مثال:
  عندنا حمل 4 امبير
  قطع الكهرباء 3 ساعات تشغيل و 3 ساعات إطفاء
  لا يوجد إمكانية تركيب ألواح
  نريد ترکيب بطاريات أسيد
  الحل:
  الأنفيرتر المستخدم 3kw 24dc
  12= %50 \times \times 24
  2640=3 \times 4 \times 220
  220=12 \div 2640
  اذا قدرة البطاريات هي 220ah عدد 2

إعداد :عقيل محمد
